首页 » 新闻动态 » 主减速器的结构设计发布时间:2016-02-01
1.主减速器的齿轮类型及选择
a螺旋锥齿轮 b双曲面齿轮 c圆柱齿轮传动 d螺杆传动

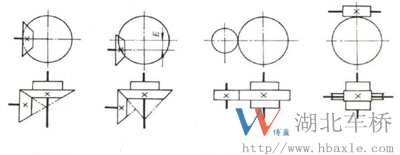

图1.1主减速器的几种齿轮类型
主减速器的齿轮有螺旋锥齿轮,双曲面齿轮(见图1.2),圆柱齿轮和蜗轮蜗杆等形式。在此选用螺旋锥齿轮传动,其特点是主、从动齿轮的轴线垂直交于一点。由于轮齿端面重叠的影响,至少有两个以上的轮齿同时啮合,因此可以承受较大的负荷,加之其轮齿不是在齿的全长上同时啮合,而是逐渐有齿的一端连续而平稳的地转向另一端,所以工作平稳,噪声和振动小。而螺旋锥齿轮还存在一些缺点,比如对啮合精度比较敏感,齿轮副的锥顶稍有不吻合就会使工作条件急剧变坏,并加剧齿轮的磨损和使噪声增大;但是当主传动比一定时,主动齿轮尺寸相同时,双曲面齿轮比相应的螺旋锥齿轮小,从而可以得到更大的离地间隙,有利于实现汽车的总体布置。另外,螺旋锥齿轮与双曲面锥齿轮相比,具有较高的传动效率,可达99%。
(a)螺旋锥齿轮传动; (b)双曲面齿轮传动

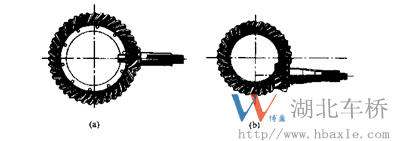

图1.2 螺旋锥齿轮与双曲面齿轮传动
本设计选择格里森式螺旋锥齿轮(弧齿),主从动齿轮螺旋角相等。
