产品名称:新能源车桥(轮边电动车桥)

湖车桥LB系列低地板电动桥湖北车桥LB系列电动桥(LB10,LB12,LB18)适用于纯电动和串联混合动力低地板城市客车,采用了宽效、大扭矩水冷无刷直流永磁电机。

价格:¥1688

0
订购热线:0716-5226671
产品详情

一、低地板城市公交车专用后桥总成系列产品



后桥总成
基本参数
HT24LD
适用车型
城市公交车
额定载荷(吨)
13
基本结构特点
170×170×12
轮距L
1836
板簧(气簧)距L1/倾角α
980
最大输出扭矩(N.m) /主减中心高H/偏置距
40000/308
制动器结构形式/规格/气室间距L2
盘式制动器/22.5″/966
车轮螺栓d/分布圆直径 D2/轮辋止口D1
10×M22×1.5/φ335/φ280.8
轮辋/轮胎规格
8..25×22.5
速比选用
4.61
性能特点
承载能力强,传动噪声低,输出扭矩大



二、低地板城市公交车专用电动后桥总成产品

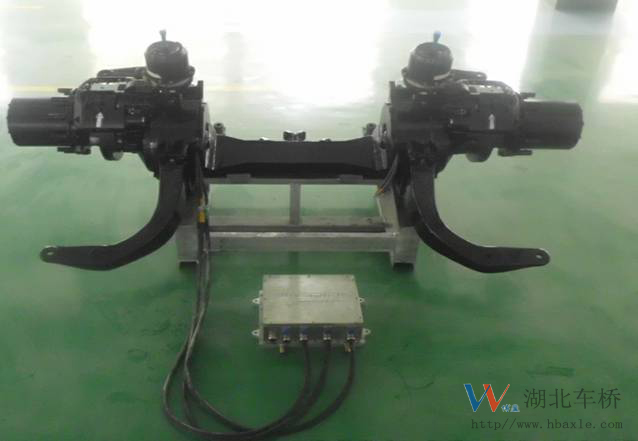

湖车桥LB系列低地板电动桥

湖北车桥LB系列电动桥(LB10,LB12,LB18)适用于纯电动和串联混合动力低地板城市客车,采用了宽效、大扭矩水冷无刷直流永磁电机。







LB12电动桥技术参数



项目 参数 项目 参数
车型 12米低地板串联混合动力或纯电动城市客车
车桥型式 铸造桥壳、气簧悬臂、二级减速、对称门式,精磨齿
轮胎规格 275/80R22.5 地板离地高度mm 380(后桥处)
制动方式 气制动 总减速速比 10.12 ,11.48
额定载荷(kg) 13000 轮距(mm) 1910
总成质量(kg) 1150 落差(mm) 200
制动器形式/规格 蝶式/22.5 轮胎螺栓/分布圆直径 10-M22X1.5/Φ335
额定功率(kw) 65×2 峰值功率(kw) 130×2
额定转速 ( r/min) 3000 最大转速( r/min) 4850
额定扭矩 (Nm) 207 峰值扭矩(Nm) 850
控制器调压范围 500~700VDC 冷却方式 水冷(电机和控制器)



三、低地板城市公交车专用电动后桥总成系列

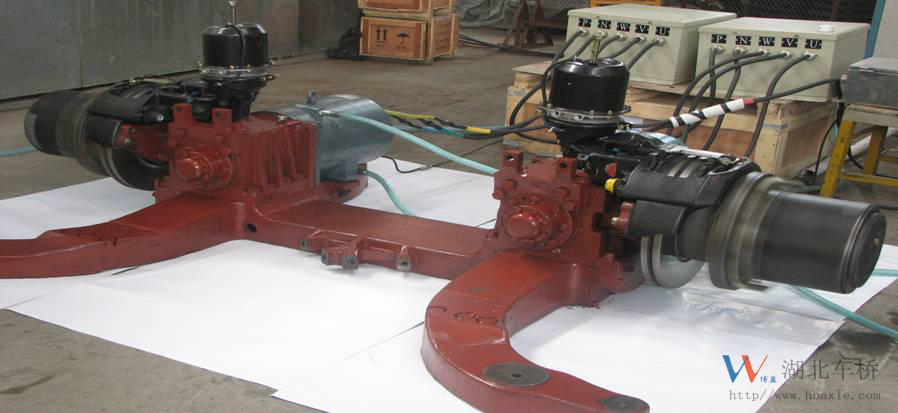

湖车桥LBA 系列低地板电动桥

湖北车桥LBA系列电动桥适用于纯电动和串联混合动力低地板城市客车,采用了宽效、大扭矩水冷无刷直流永磁电机。





电动桥总成
驱动电机(单个)
用途
12米低地板混合电动城市客车
驱动电机型式
三相变频调速永磁同步电动机
额定载荷kg
13000
额定功率
65 kW
基本结构型式
铸造桥壳
峰值功率
130 kW
总成质量
800kg
额定转速
2400 r/min
总减速比/输出扭矩Nm
总速比12.31/ 15000
最大转速
6000 r/min
轮辋/轮胎规格
8.25×22.5 / 275/80R22.5(双胎)
额定转矩
257 Nm
制动器形式/规格
盘式/22.5”
峰值转矩
514 Nm
轮距mm
1910
直流电压
450-650 V
总宽mm
2230 / 2500(装轮胎后)
额定电流
142 A
落差mm
200
效率
96%
门距mm
790
极对数
4
最小离地间隙mm
160
冷却方式
水冷
电机控制器
型号
EV550D-200A
冷却方式
水冷
额定容量
100KVA
最大容量
200KVA
额定输入电压
DC540V
额定输入电流
DC185A
额定输出电压
AC380V
额定输出电流
AC200A
控制电源
24V
最高输出频率
400HZ
防护等级
IP65
过压保护
700V
欠压保护
265V
过热保护
75℃
质  量
27Kg
外形尺寸
475×390×152



四、后桥输出扭矩22000N.M、载荷8.5吨(新增平台)





五、后桥输出扭矩10000N.M(五十铃加强型)、载荷4.2吨(新增平台)





六、独立悬架前桥、载荷7.5吨(新增平台,适用于12米及以上客车)



七、153免维护轮毂单元前、后桥总成

产品介绍:

1.轮毂总成由精加工轮毂、优质油封、特殊公差要求的滚子轴承和独特的的精加工轴承隔套等零件组成
2.采用油润滑方式:比传统油脂润滑效果更好,增加轮毂和轴承的寿命
3.在正常的每年或者10万公里检查过程中,不需要对轮端进行任何的拆卸,这种方式不仅节约了时间成本而且还避免了对轮端的二次拆卸、安装造成的潜在质量风险









九、13吨盘式后桥总成:输出扭矩40000N.M(新增平台)





十、9吨盘式后桥总成:输出扭矩24000N.M、主减中心高345(新增平台)



















湖北车桥5大优势
1

品牌文化优势

中国车桥行业十大品牌,38年的特别专注与持续改进,汽车前后桥、主减速器总成及各型号螺旋锥齿轮专业生产基地;

用“三精”追求打造竞争实力(产品精良,管理精干,服务精诚);

靠“三为”理念积蓄发展后劲(为客户创造价值,为股东创造利润,为员工创造机会);

凭“三高”目标增强团队活力(员工高素质,工作高效率,生活高品质);

始终以满足市场需求、达到顾客满意为核心目的,将建设一流队伍、创造一流业绩作为企业的永恒追求。

2

技术优势

品质稳定性好 8条板链式前后桥总成装配线,4条环形自动减总装配线,关键工艺参数、拧紧力矩均由拧紧机和专用设备控制,可保证质量的稳定性和一致性;

产品可靠性强 运用了理论分析计算+CAE分折+性能试验+道路试验;轮毂轴承可采用瑞典进口SKF免维护轴承单元,质量安全可靠、寿命长,降低维护成本;

制动安全性高 采用气压盘式制动器,散热性能好,抗热衰退能力强,制动平稳舒适、力矩大、安全系数高,使用寿命更长;

超高灵活性 可配装进口、国产ABS防抱死装置及制动间隙自动调整臂、配装缓速器、空气悬架、差速锁系统、装自动润滑系统等;

输出扭矩大、传动效率高 主减速器总成应用单级减速结构,使传动效率更高、传扭能力强、维护更方便;

个性化定制 主从动锥齿轮品种、速比齐全,开发周期短,能为各类应用领域的需求提供个性化定制。

3

资质保证优势

业内率先通过英国BSI公司的ISO9001/TS16949(质量)、ISO14001(环境)和OHSAS18001(职业健康安全)三项标准认证;

首创或特色技术(在齿轮高速低噪和桥总成疲劳寿命方面取得国家实用技术专利;

自主研发“锰铜合金奥贝球铁汽车后桥螺旋锥齿轮及其制备方法”,获“实用新型专利”。

4

团队素养优势

着眼精益制造,专业技术人员占比20%以上;设计与工艺人员中,四成以上具备中级以上职称;与高等院校和科研机构实行项目合作,有一批教授和博士受聘公司技术顾问;

管理人员七成以上具备大专以上学历,并经专业培训和竞争上岗;关键、特殊工序操作工均具备中专以上学历、高级工以上专业技能等级。

5

服务优势

网点遍布全国 对于突发、重大的市场故障事件,售后服务中心安排专业技术服务员及必要的零备件提供现场服务。服务人员在接电接函后50公里以内3小时、300公里以内8小时、偏远地区48小时内到达故障现场;

信奉用户至上 始终以用户至上、客户满意、信誉第一的服务宗旨;

免费技术咨询 并且免费为客户提供技术咨询和技术培训,为您免除后顾之忧。
