主从动锥齿轮啮合印痕的调整

发布时间:2016-01-14

新车行驶到一定公里数后,应到服务站检查主减速器总成主从锥齿轮啮合间隙情况, 以后每行驶规定公里数后也要检查一次,如果发现间隙值超过0.2-0.4mm要求,则需拔下主减进行调整,具体操作步骤如下:
先将车辆停放在平坦地面上,变速器置入空档位置,关闭电源,楔住前轮,确保安全。
1)、拧下后桥壳下部的放油螺塞,放尽后桥内的润滑油(热车放油)
2)、松开后车轮螺母,用千斤顶和马凳将后桥支离地面;
3)、拆下传动轴和后车轮总成;
4)、拆下半轴紧固螺栓,并用半轴上的拆卸螺栓将半轴顶出;
5)、拧下主减速器壳紧固螺栓,用水平滑车或主减速器千斤顶把主减速器及差速器总成从桥壳中取出。

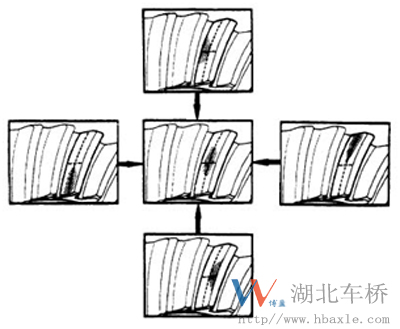

6)检查:用两面着色法,在从动锥齿轮的齿面检查,沿圆周均布3-4处,每处2-3齿涂色,正确啮合印迹要求为:在齿宽方向的印痕宽度不小于齿宽的50%---60%,在齿高方向的印痕宽度不小于齿高的40%---50%。

7)调整:a/c两项通过增加或减少主动锥齿轮垫片2的方法进行调整;b/d两项则通过调整齿轮的齿侧间隙进行调整。
注意:
主动锥齿轮垫片2最多使用3片,以防不平引起漏油。
在检查和调整齿轮接触区后,需再次确认检查齿侧间隙。
