首页 » 新闻动态 » T系列汽车驱动桥总成产品简介发布时间:2015-11-13
一、HT24T-127S2-4.875驱动桥总成主要用途及适用范围
HT24T-127S2-4.875驱动桥总成是我公司开发的具有良好使用性能的汽车后桥。具有承载能力强、噪声低、强度高、用途广泛的特点。根据用户需要可选装ABS防抱死系统。
二、HT24T-127S2-4.875驱动桥总成结构和特点简介
HT24T-127S2-4.875驱动桥总成为冲焊桥壳,主减速器总成、油刹制动器总成、制动鼓及轮毂总成、全浮式半轴等件组成。它具有噪音低、运行平稳、安全系数高、制动性能好等优点。该后桥总成,概括起来,主要有以下特点:
2.1、结构简便,承载能力大。
HT24T-127S2-4.875驱动桥满载轴荷为3000kg ,完全可以满足小型客、货车的额定载荷要求,结构及装配方法与我公司以往生产的成熟产品极为相似,所以在使用、维修等方面安全、可靠、方便。
2.2、制动力矩大,性能好。
我公司设计人员根据客车制动系统的特点,制动器的蹄片直径选用φ280mm,制动蹄片宽为64mm,并且采用双向双领式结构,可选用半金属、无石棉等磨擦片。制动时,随着液压油注入活塞缸而推开蹄片、达到制动目的,它的传动比保持不变,因此可以减少制动跑偏的现象,根据整车的制动力矩测量,后制动力矩可达到3400N.M。
2.3、主减速器总成噪音低,传递扭矩大。
主减速器总成是我厂根据客、货车厂家的要求,设计突缘端面至桥壳中心线距离为306mm(见安装尺寸图)。主、从动锥齿轮是专门针对客车要求噪音低、寿命长等特点而开发的,其传递扭矩7500N.M,装配成总成后噪音在82dB以下(主齿转速2200r/min),寿命可达70万次以上,深受用户的好评。
三、主要技术参数
驱动桥总成主要技术参数见表1
表1 驱动桥总成主要技术参数
满载轴荷 |
3000kg |
||
最大输出扭矩 |
7500N.m |
||
轮距 |
1480mm |
||
主减速比 |
4.875 |
||
钢板弹簧中心距 |
880mm |
||
制动器形式(油刹) |
“无石棉衬片Φ280*64 |
||
装配中心高 |
306mm |
||
突 |
止口直径 |
φ92mm |
|
联接孔直径 |
4-φ11.2mm |
||
联接孔分度圆直径 |
φ60mm |
||
桥体结构 |
冲焊 106×106 |
||
轮辋规格 |
15*6JJ/195/70R15C |

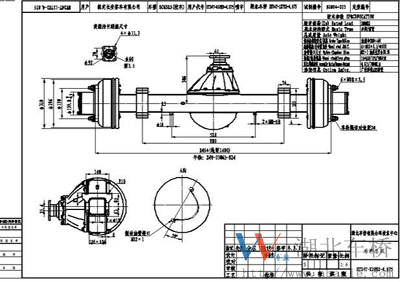

四、HT24T-127S2-4.875驱动桥总成结构特点结构参数图
