首页 » 新闻动态 » 加工主从动锥齿轮的机床有哪些?发布时间:2015-11-13
(一)锥齿轮切齿机床的种类
1、根据被加工齿轮的齿面节线的类型,主要有两种:
(1)圆弧齿锥齿轮加工机床:如Y225、Y2280、Y2250A、NO116、527B等切齿机床,其切齿过程为切完一个齿槽后,轮坯作分齿运动,然后再切另一个齿槽,直至把所有齿切完。主要用来加工渐缩齿圆弧齿锥齿轮。

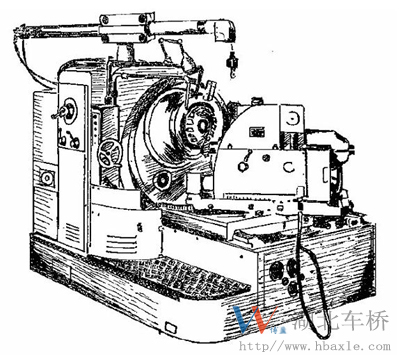

Y2280机床

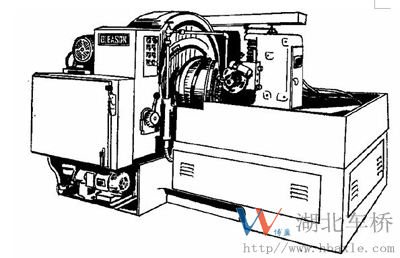

NO116机床
(2)延伸外摆线齿切齿机床:如奥利康C27、C28、C40、C60等。这种机床的切齿是连续切削的。刀盘上装有一定组数的刀片,每组刀采用三个刀片(粗切刀片、内精切刀片和外精切刀片)。铣刀盘与工件做连续旋转运动,并且附加形成齿形的摇台摆动运动进行切齿。这种不间歇分齿的切削通常叫做“连续切削法”。这种方法切出来的齿轮一般是等高齿,它的接触比较理想,生产效率也比较高。
2、切齿机床按其使用特性又可分为两大类:
(1)粗切机:粗切机专门作粗切齿用,其中又分为大齿轮粗切机和小齿轮粗切机。大齿轮粗切机在切齿时,刀盘只做简单的切入运动(不滚动),也就是成形法。如Y2150机床。小轮粗切机在切齿时,是刀盘先做切入运动,等切到全齿深后再做滚切(展成)运动。
(2)万能切齿机:可作为大齿轮或小齿轮的粗切或精切用。如Y225、Y2280、Y2250、NO116、527B、5C280等铣齿机。

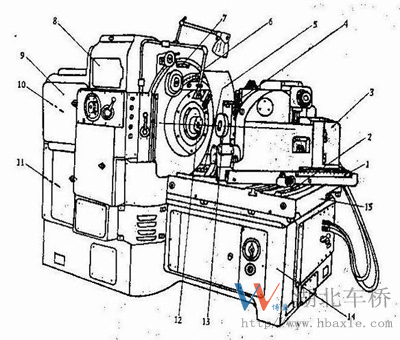

下图为Y225铣齿机示意图:
Y225铣齿机
1、水平轮位 2、安装角 3、分度挂轮 4、垂直轮位 5、床位 6、刀位 7、摇台角 8、滚切修正机构 9、进给挂轮 10、切速挂轮 11、滚比挂轮 12、刀盘主轴 13、工件主轴 14、床身 15、床鞍
(二)切齿机床的维护保养和操作注意事项
1、定期清洗切齿机和更换油液,使各润滑油路、管道等经常保持畅通和压力的稳定。一般在满负荷的情况下,对于螺旋锥齿轮切齿机来说,半年左右清洗和换油一次比较合适,最多不超过一年。
2、定期检修机床,这也是保持和恢复切齿机精度的有效措施之一。对于满负荷工作的机床,一般情况下,半年检修一次,并定期大修。否则,机床长期失修,就会造成精度下降,不能保证产品质量。
