首页 » 新闻动态 » K系列汽车前轴总成产品简介发布时间:2015-11-10
一、HT30K01-00001前轴总成主要用途及适用范围
HT30K01-00001前轴总成是湖北车桥公司开发的具有良好使用性能的汽车前轴,主要是满足中型客车市场的需求。该前轴总成具有承载能力强、强度高、用途广泛的特点。根据用户需要可选装ABS防抱死系统和自动间隙调整臂。
二、HT30K01-00001前轴总成结构和特点简介
HT30K01-00001系列前轴总成由工字梁、转向节总成、“S”凸轮、带滚轮制动器总成、制动鼓及轮毂总成、转向节臂、横拉杆总成等组成。主要特点:
1、结构简便,承载能力大。
前轴总成的满载轴荷为3000kg,能满足中型客车的额定载荷要求,前轴结构及装配方法简单,在使用、维修等方面安全、可靠、方便。
2、制动力矩大,性能好。
我公司设计人员根据客车制动系统的特点,制动器的蹄片直径选用φ360mm,制动蹄片加宽为130mm,并且采用了“S”凸轮、带滚轮结构,可选用石棉、半金属、无石棉等磨擦片。制动时,随着凸轮的转动而推开蹄片、达到制动目的,它的传动比保持不变,因此可以减少制动跑偏的现象。
3、前轴可配装ABS和自动间隙调整臂。
为满足中型高档客车市场的需要,根据客车厂家的要求,HT30K01-00001前轴可配装ABS和自动间隙调整臂,大大提高了汽车制动时的安全与可靠性。当汽车制动时,ABS通过调节制动管路的压力,控制各个车轮制动器的制动力,使汽车在紧急制动时车轮不被抱死,从而防止甩尾、侧滑,保证转向轮在制动时的转向能力,避免机件的损坏和人身伤亡事故,避免了轮胎的局部磨损,延长使用寿命,并使制动距离缩短。
三、主要技术参数
1、前桥总成主要技术参数
名 称 |
参 数 |
满载轴荷 |
3000kg |
轮距 |
1847mm |
钢板弹簧中心距 |
806mm |
钢板托中心孔孔径 |
2-Φ27.5 |
主销中心距、直径及内倾角 |
1593×Φ38×7° |
前束 |
1-4mm |
车轮外倾角 |
1° |
内/外轮转角 |
41°/37° |
工字梁结构 |
70+35(双级落差) |
制动器型式结构 |
“S”凸轮,带滚轮,铸件底板,无石棉衬片,Φ320×120 |
轮辋规格 |
6.0G-16 / Φ162 |

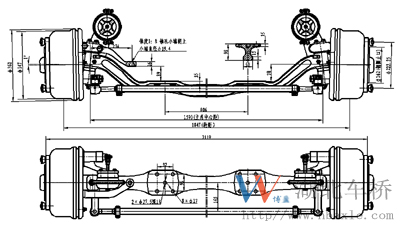

四、HT30K01-00001前轴总成结构参数图
