首页 » 新闻动态 » 钢件桥壳的焊接质量需要如何检测?发布时间:2015-11-09
一、桥壳焊接方式
1.桥壳点焊附件:点焊时电流要调大一些,一般要求焊缝高3-4mm、焊缝长为20-30mm。
2.三角板及直缝焊接:一般坡口为60°,属Y型焊缝,焊缝根部不得有间隙,要求焊透率为75%以上,焊缝余高2-3mm。
3.桥壳后盖及加强圈焊接:一般为三角形焊缝,焊缝高3-8mm,要求焊透率为75%以上。
4.桥壳轴管环焊接:一般坡口为50°,属Y型焊缝,焊缝根部间隙为2-5mm,要求焊透率为100%,焊缝余高2-3mm。
二、桥壳焊接质量及检测要求
1.焊接三角板、直缝焊、后盖、加强圈等焊透率为75%以上,检测方法为焊缝剖开后用20倍放大镜检测。
2.桥壳与轴管环焊缝要求
3.对轴管环焊缝需进行超声波100%全探伤。
4.每月随机抽样1根当月生产的后桥壳总成,对其轴管环焊缝(包括直焊缝、加强圈及后盖焊缝)进行切片取样,用20倍放大镜检测环焊轴管焊透率为100%,并检查其热影响区的金相组织、硬度。

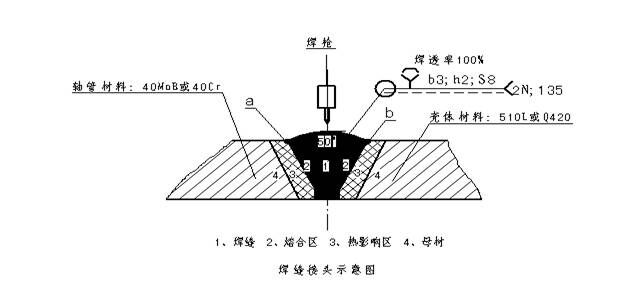

5.桥壳与轴管环焊焊接示意图如下:
6.桥壳环焊缝检测技术规定表 见下表
桥壳环焊缝检测技术规定
桥壳型号 |
24Y系列 |
24W08 |
K176 |
K158 |
B系列 |
F系列 |
N系列 |
L系列 |
吨位(吨) |
3 |
4.2 |
6.5 |
8.0 |
8 |
9 |
12 |
13 |
轴管材料 |
40Cr |
40MnB |
40MnB |
40MnB |
40Cr |
40Cr |
40Cr |
40Cr |
轴管金相组织 |
1-4级 |
1-4级 |
1-4级 |
1-4级 |
1-4级 |
1-4级 |
1-4级 |
1-4级 |
桥壳材料 |
510L |
510L |
510L |
510L |
510L |
510L |
Q420B |
Q420B |
桥壳厚度(毫米) |
6 |
8 |
10 |
12 |
12 |
12 |
14 |
16 |
焊缝熔透率(桥壳侧) |
100% |
100% |
100% |
100% |
100% |
100% |
100% |
100% |
焊缝熔透率(轴管侧) |
100% |
100% |
100% |
100% |
100% |
100% |
100% |
100% |
热影响区硬度 |
22-40 |
22-40 |
22-40 |
22-40 |
22-40 |
22-40 |
22-40 |
22-40 |
热影响区金相组织 |
索氏体、铁素体、珠光体、极少量贝氏体、无马氏体 |
|||||||
轴管硬度HRC |
22-30 |
22-30 |
22-30 |
22-30 |
22-30 |
22-30 |
22-30 |
22-30 |
