首页 » 新闻动态 » 汽车前轴有限元分析报告发布时间:2016-01-15
汽车前轴作为汽车的重要承载零部件之一,是连接车身和悬架的重要部件,用于车架与悬架之间传递铅垂力、横向力和纵向力,同时前轴还需承受有悬架传递而来的制动力和侧滑力,对其刚度个强度、抗冲击疲劳可靠性等方面都有很高的要求,因此,对汽车前轴进行结构强度分析也就显得十分重要。本文通过对前轴进行结构静力分析,可以对其进行强度、刚度的分析和校核。
有限元分析:

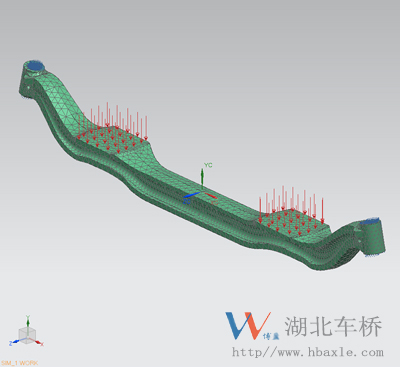

前轴模型采用10节点四面点单元,与转向节采用固定连接(见图1中兰色标记),朝-YC方向沿两托板垂直各施加力(为额定载荷的2.5倍见图1中红色箭头)。
图1 有限元模型

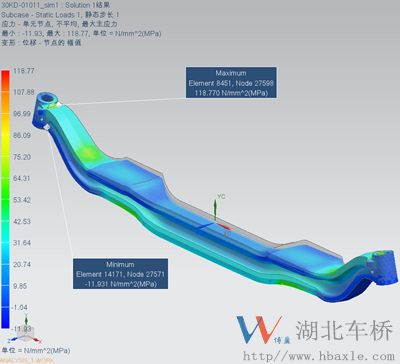

一、结果分析
由上图可知:当朝-YC方向沿两托板垂直各施加力时,工件最大主应力:118.77N/mm^2(MPa);远远小于屈服强度: 355N/mm^2(MPa),工件不会产生变形,满足力学设计要求。
