我司自制的钢件冲焊桥壳总成加工方式主要是由焊接和机加两种加工工艺而完成，而焊接加工工序中以轴管环焊为关键工序，环焊缝的质量好坏直接影响到后桥壳总成的使用寿命。导致环焊缝断裂的原因有以下几点;
    1.环焊缝坡口处清洁度差，存在油污、锈蚀等杂物，点焊轴管与桥皮时，圆周间隙大小不一致，同轴度差。
    2.焊缝有气孔，点焊坡口时，未清理点焊时残留的飞溅物。
    3.焊枪未对中，焊枪靠近了桥皮侧或轴管侧，导致焊缝未熔合。
    4.点焊根部间隙过小，引起根部未熔合。
    5.轴管与桥壳体材质不一致，环焊前的预热不均匀，导致焊缝裂纹产生。

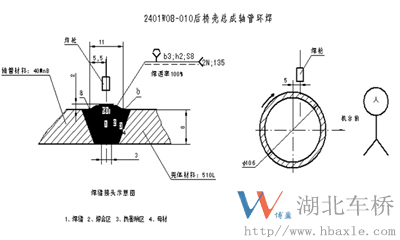

    6.焊接工艺参数（电弧电压、焊接电流、焊接速度、焊丝干伸长度、保护气的流量）设置不合理及焊剂材质选用不当，导致焊缝缺陷。下图为环焊缝的截面正确示意图：
    7.对焊缝质量未进行定期破检或探伤检测。

焊缝截面示意图

    只要采取有效措施控制好以上几个问题点，就能轴管环焊缝的熔透率达到100％。
