一、HT30N36、HT24F74前后桥总成主要用途及适用范围
  HT30N361、HT24F74前后桥总成是我公司开发的具有良好使用性能的汽车前后桥，该总成具有承载能力强、噪声低、强度高、用途广泛的特点。根据用户需要可选装ABS防抱死系统和自动间隙调整臂。
二、HT30N36、HT24F74前后桥总成结构和特点简介
  HT30N36前桥总成由工字梁、转向节总成、“S”凸轮、带滚轮制动器总成、制动鼓及轮毂总成、转向节臂、横拉杆总成等组成。HT24F74后桥总成由后置式铸造桥壳，主减速器总成、“S”凸轮、带滚轮制动器总成、制动鼓及轮毂总成、全浮式半轴等件组成。它具有噪音低、运行平稳、安全系数高、制动性能好等优点。
HT30N36、HT24F74前后桥总成，主要有以下特点：
  1、结构简便，承载能力大。
  前桥的满载轴荷为5500kg，后桥的满载轴荷为9500kg。能满足用户额定载荷要求。同时在使用、维修等方面安全、可靠、方便。
  2、制动力矩大，性能好。
  我公司设计人员根据客车制动系统的特点，前后制动器的蹄片直径都选用φ400mm，（前蹄宽度为150mm，后蹄宽度为220mm）并且采用了“S”凸轮、带滚轮结构，可选用石棉、半金属、无石棉等磨擦片。制动时，随着凸轮的转动而推开蹄片、达到制动目的，它的传动比保持不变，因此可以减少制动跑偏的现象，根据整车的制动力矩测量，前、后制动力矩可达到12500N.M或以上。
  3、主减速器总成噪音低，传递扭矩大。
  主减速器总成是我厂根据客车厂家的要求，设计突缘端面至桥壳中心线距离为382mm（见安装尺寸图）。主、从动锥齿轮是专门针对客车要求噪音低、寿命长等特点而开发的精磨齿，其传递扭矩20000N.M，装配成总成后噪音在84dB以下，寿命可达70万次以上，深受用户的好评。
  4、前、后桥可配装ABS和自动间隙调整臂。
  为了满足中型高档客车市场的需要，根据客车厂家的要求，HT30N36/HT24F74前后桥可配装ABS和自动间隙调整臂，大大提高了汽车制动时的安全与可靠性。当汽车制动时，ABS通过调节制动管路的压力，控制各个车轮制动器的制动力，使汽车在紧急制动时车轮不被抱死，从而防止甩尾、侧滑，保证转向轮在制动时的转向能力，避免机件的损坏和人身伤亡事故，避免了轮胎的局部磨损，延长使用寿命，并使制动距离缩短。

三、主要技术参数

  1、前桥总成主要技术参数

2.后桥总成主要技术参数

四、 HT30N36、HT24F74前、后桥总成结构特点及安装尺寸

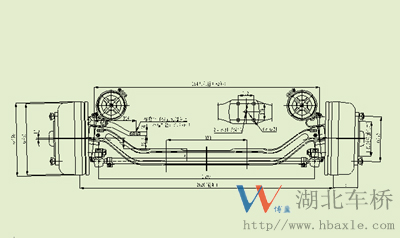

1、前桥总成结构参数图：

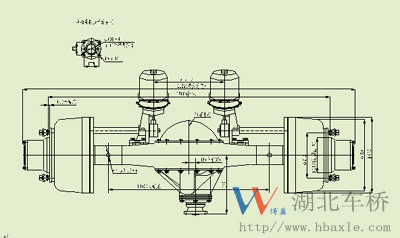

2、后桥总成结构参数图
