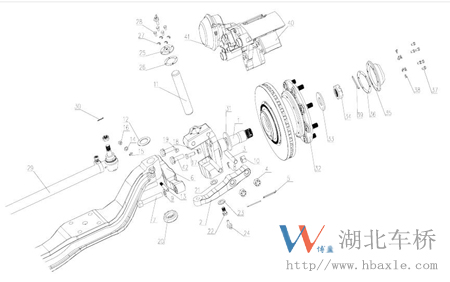

序号

名称

序号

名称

1

转向节总成

22

螺栓

2

左上节臂

23

平垫圈

3

双头螺栓

24

弯颈式滑脂嘴

4

六角开槽薄螺母

25

转向节上盖

5

开口销

26

纸垫片

6

转向节臂

27

弹簧垫圈

7

六角头螺栓

28

六角头螺栓

8

弹簧垫圈

29

横拉杆总成

9

平垫圈

30

开口销

10

Ⅰ型六角螺母

31

前轮毂油封座圈总成

11

主销

32

前轮毂盘总成

12

调整垫片

33

减摩挡片

13

楔形锁销

34

六角槽型扁螺母

14

平垫圈

35

前轮毂盖

15

弹簧垫圈

36

纸垫片

16

Ⅰ型六角螺母

37

六角头螺栓

17

转向限位螺钉

38

弹簧垫圈

18

Ⅰ型六角螺母

39

开口销

19

螺塞（尼龙）

40

制动器总成

20

止推轴承总成

41

制动气室

21

油封总成

42

六角头螺栓

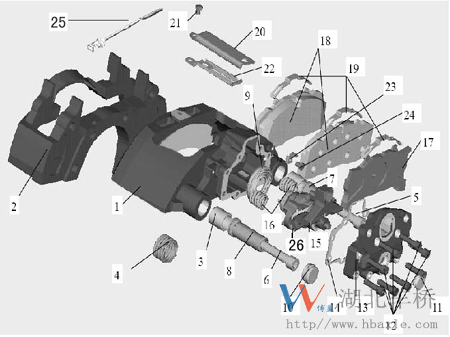

序号

名称

序号

名称

1

制动钳

14

密封垫

2

支架

15

压力臂总成

3

衬套

16

回位弹簧

4

导套防尘罩

17

推动板

5

内六角螺栓（短）

18

摩擦片

6

内六角螺栓（长）

19

压簧

7

短导套

20

压板

8

长导套

21

六角头螺栓

9

螺杆防尘罩

22

支撑架

10

盖帽

23

报警线座

11

堵盖

24

六角头螺栓

12

内六角螺栓(全螺纹)

25

报警线总成

13

上盖

26

转轴组件

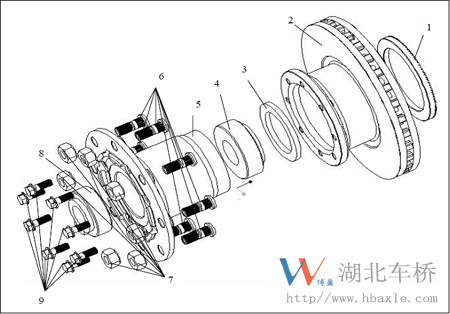

序号

名称

序号

名称

1

ABS齿圈

6

车轮螺栓

2

制动盘

7

车轮螺母

3

油封

8

外轴承

4

内轴承

9

法兰面螺栓

5

轮毂

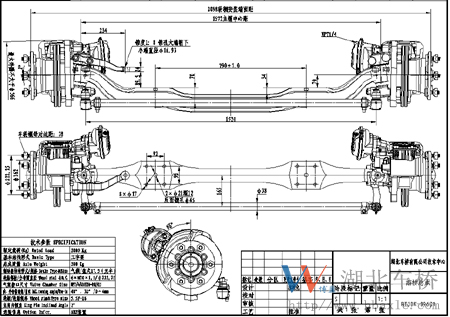

    内容

技术参数

型号

HT30K-096S1

满载轴荷

3000kg

总成质量

300Kg

钢板弹簧中心距

790mm

钢板托中心孔孔径

φ21×12

主销内倾倾角

7°

车轮外倾角

1°

前轴结构

工字梁，落差70mm +34 mm

制动盘的直径和厚度

Φ320×34

轮胎螺栓直径(长度)及分度圆

6×M20×1.5×30/Ф222.25

轮辋规格

5.5F-16

内/外轮转角

40°/32°

轮距

1860mm

前束

0-4mm

制

动

器

制动器形式：

气压盘式制动器

制动器尺寸：

17.5″

制动气室规格

16″膜片制动气室

制动间隙

0.5～1.2mm
