首页 » 新闻动态 » 主从动锥齿轮术语及轮齿各要素有哪些?发布时间:2015-11-23
弧齿锥齿轮和准双曲面齿轮,简称锥齿轮,广泛应用于汽车等机械系统作为主传动元件。它们的啮合工作性能,直接影响这些机械系统的产品质量,技术水平。
现代工业技术对锥齿轮传动提出了低运转噪声,长工作寿命,高平稳性的要求。因而对锥齿轮加工技术的掌握显得尤为重要。湖北车桥生产的锥齿轮主要有:美国格里森渐缩齿,奥利康等高齿两种齿制的齿轮。由于齿制的不同,所采用的切齿方法亦不同,所使用的切齿刀具也不相同。
锥齿轮术语及轮齿各要素

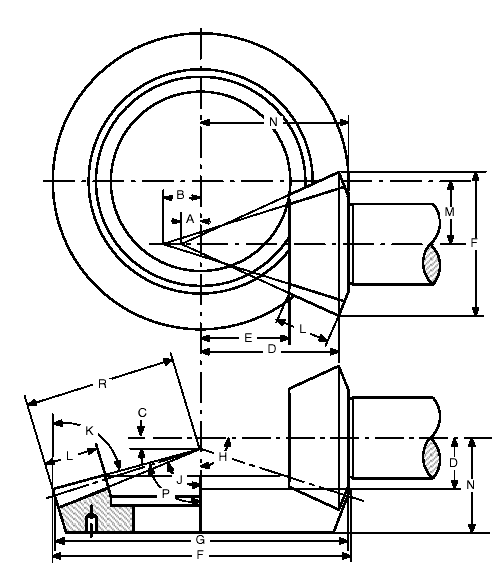

图1 准双曲面齿轮术语
A面锥顶点到交叉点的距离 B根锥顶点到交叉点的距离 C节锥顶点到交叉点的距离 D轮冠到交叉点的距离 E前冠到交叉点的距离 F外径 G节圆直径 H轴交角 J根锥角 K轮坯面锥角 L齿面宽 M小轮偏置距 N安装距 P节锥角 R外锥距
注:顶点越过啮合中心线为正值,顶点在啮合中心线和齿轮之间为负值

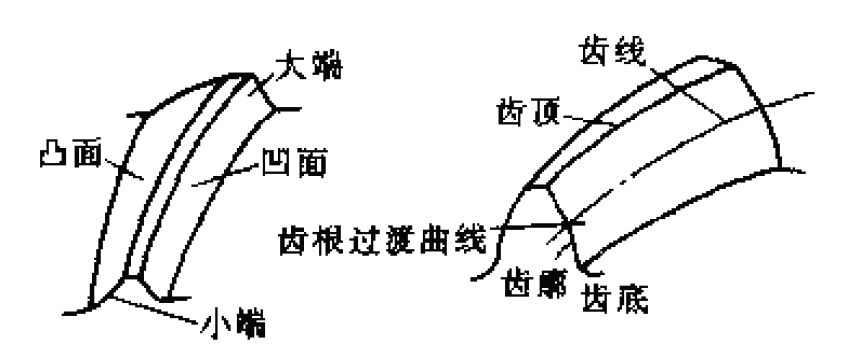

轮齿各要素如下图:
