首页 » 新闻动态 » N系列汽车驱动桥总成产品简介发布时间:2015-11-19
一、HT24N-122-4.11驱动桥总成主要用途及适用范围
HT24N-122-4.11驱动桥总成是我公司开发的具有良好使用性能的汽车驱动桥总成,主要具有承载能力强、噪声低、强度高、用途广泛的特点。根据用户需要可选装ABS防抱死系统和自动间隙调整臂。
二、HT24N-122-4.11驱动桥总成结构和特点简介
HT24N-122-4.11驱动桥总成由琵琶式整体式桥壳、主减速器总成、“S”凸轮、带滚轮制动器总成、制动鼓及轮毂总成、全浮式半轴等件组成。它具有噪音低、运行平稳、安全系数高、制动性能好等优点。主要有以下特点:
1.结构简便,承载能力大。
驱动桥总成满载轴荷为11000kg,满足额定载荷要求,结构及装配方法简单,在使用、维修等方面安全、可靠、方便。
2.制动力矩大,性能好。
根据客车制动系统的特点,制动器的蹄片直径选用φ410mm,制动蹄片加宽为220mm,并且采用了“S”凸轮、带滚轮结构,可选用石棉、半金属、无石棉等磨擦片。制动时,随着凸轮的转动而推开蹄片、达到制动目的,它的传动比保持不变,因此可以减少制动跑偏的现象,根据整车的制动力矩测量,后桥制动力矩可达到12900N.M。
3.主减速器总成噪音低,传递扭矩大。
主减速器总成突缘端面至桥壳中心线距离为390mm(见安装尺寸图)。主、从动锥齿轮有噪音低、寿命长的特点,其传递扭矩30000N.M,装配成总成后噪音在84dB以下,寿命可达70万次以上。
4.可配装ABS和自动间隙调整臂。
HT24N-122-4.11驱动桥总成可配装ABS和自动间隙调整臂,大大提高了汽车制动时的安全与可靠性。当汽车制动时,ABS通过调节制动管路的压力,控制各个车轮制动器的制动力,使汽车在紧急制动时车轮不被抱死,从而防止甩尾、侧滑,保证转向轮在制动时的转向能力,避免机件的损坏和人身伤亡事故,避免了轮胎的局部磨损,延长使用寿命,并使制动距离缩短。
三、主要技术参数
驱动桥总成主要技术参数
满载轴荷 |
11000kg |
|
最大输出扭矩 |
30000N.m |
|
轮距 |
1860mm |
|
主减速比 |
4.11 |
|
钢板弹簧中心距及倾角 |
1033mm×2° |
|
制动器形式 |
“S”凸轮,带滚轮,铸件底板,无石棉衬片Φ410×220 |
|
装配中心高 |
390mm(前置postposition) |
|
突缘 |
止口直径 |
φ95mm |
联接孔直径 |
8-φ16.1mm |
|
联接孔位置 |
φ140mm |
|
桥体结构 |
钢件 |
|
配用轮辋及轮胎规格 |
11R22.5 |
|
轮胎螺栓直径(长度)及分度圆 |
10×M22×1.5/φ335 |
四、HT24N-122-4.11驱动桥总成结构特点及安装尺寸

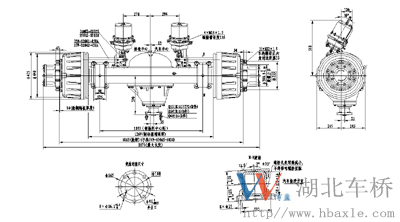

驱动桥总成结构参数图
