首页 » 新闻动态 » F系列汽车驱动桥总成简介发布时间:2015-11-11
一、主要用途及适用范围
HT24F04汽车驱动桥总成是我公司开发的一种具有良好性能的汽车后桥。该后桥配置我公司特殊设计的低噪主、从动圆锥齿轮,其啮合噪音低、传递扭矩大;桥体为铸造桥壳;制动器采用了储能弹簧制动气室,其制动性能好。另外该后桥同时兼备了结构简便,强度高,通用性强等特点,是一种适应目前汽车市场特点的汽车后桥。
二、HT24F04总成结构和特点简介
HT24F04驱动桥总成结构为铸造整体式桥壳,主减速器总成、“S”凸轮、带滚轮制动器总成、制动鼓及轮毂总成、全浮式半轴等件组成。它具有噪音低、运行平稳、安全系数高、制动性能好等优点。主要有以下特点:
2.1 结构简便,承载能力大
HT24F04驱动桥总成满载轴荷为9000Kg,完全可以满足中重型货车的额定载荷要求,结构及装配方法是我公司HT24F系列产品中的一种,所以在使用、维修等方面安全、可靠、方便。
2.2 制动力矩大,性能好
我公司设计人员根据客车制动系统的特点,制动器的蹄片直径选用φ400mm,制动蹄片加宽为180mm,并且采用了“S”凸轮、带滚轮结构,可选用石棉、半金属、无石棉等磨擦片。制动时,随着凸轮的转动而推开蹄片、达到制动目的,它的传动比保持不变,因此可以减少制动跑偏的现象,整车的制动力矩大。
2.3 主减速器总成噪音低,传递扭矩大
主减速器总成是我厂根据客车厂家的要求,设计突缘端面至桥壳中心线距离为369mm(见安装尺寸图)。主、从动锥齿轮噪音低、寿命长等特点,其传递扭矩为24000N.M,配成总成后噪音在86dB以下,寿命可达70万次以上,深受用户的好评。
三、主要技术参数
后桥总成主要技术参数
满载轴荷(kg) |
9000 |
最大输出扭矩(N.m) |
24000 |
轮距(mm) |
1800 |
主减速比 |
6.33 |
减总方向及装配中心高 |
前置 369 |
钢板弹簧中心距(mm) |
1030 |
钢板托中心孔及倾角 |
φ27.6×2° |
板托上平面至桥壳中心距(mm) |
75.5 |
制动气室规格 |
168-Ⅱ-D储能弹簧制动气室 |
气刹制动鼓直径及蹄片宽(mm) |
φ400×180(分体式) |
凸缘止口直径(mm) |
φ108×3 |
凸缘联接孔直径(mm) |
4-φ16.3 |
凸缘联接孔位置尺寸(mm) |
112×88 |
轮胎螺栓直径(长度)及分度圆 |
8×M20×1.5 φ275 |
桥体结构 |
铸件124×151 |
轮辋规格 |
7.00T-20 |
四、HT24F04后桥总成结构特点及安装尺寸

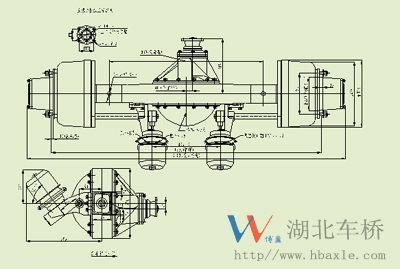

后桥总成结构参数图:
