产品名称：载荷13吨后桥总成
产品名称：后桥总成
产品参数：HT24L03
适用车型：载荷13吨的载货车、工程车、牵引车
产品速比： 5.286/5.83/6.33/6.83
产品特点：1.桥壳加强型设计,承载能力强；2.车轮轮辋定位方式可采用球面定位或止口定位；3.板簧距与轮距可以调整
13吨单后桥及中、后桥总成系列产品
|
后桥总成
基本参数
|
HT24L03
|
HT24L07
|
HT25L33(贯通中桥)
|
HT24L33(贯通后桥)
|
|
|
适用车型
|
工程车、载货车、牵引车
|
||||
|
额定载荷(吨)
|
13
|
||||
|
基本结构特点
|
冲焊150×160×16
152×170×16（加强型）
铸造156×180
|
冲焊150×160×16
152×170×16（加强型）
|
|||
|

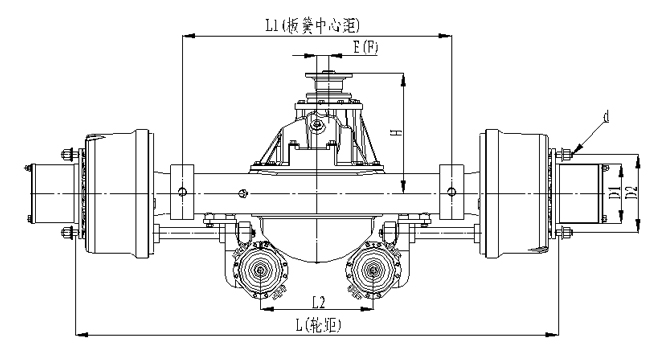

轮距L(mm)
|
1851
|
1851
|
1860
|
1860
|
|
|
板簧(气簧)距L1(mm)/倾角α
|
1030/ 4°
|
1030/ 4°
|
1035/ 0°
|
1035/ 0°
|
|
|
最大输出扭矩(N.M) /主减中心高H(mm) /偏置距（右E×下F）
|
40000/443(45×44.45)
|
40000/761.5
/(80×116.8)
|
40000/405(45×44.45)
|
||
|
制动器结构形式/规格(mm)
|
气刹S凸轮滚轮式/φ400×200、φ410×220
|
||||
|
车轮螺栓d/分布圆直径 D(mm)
|
10×M22×1.5/φ285.75、10×M22×1.5/φ335
|
||||
|
轮辋定位止口D1(mm)
|
φ219.8、φ220.8、φ280.8
|
||||
|
速比选用
|
5.286/5.83/6.33/6.83
|
|
|||
|
性能特点
|
1.桥壳加强型设计,承载能力强；2.车轮轮辋定位方式可采用球面定位或止口定位；3.板簧距与轮距可灵活调整
|
||||
|
选装零部件
|
端面齿突缘总成、快插接口气室、 ABS及制动间隙自动调整臂
|
||||
